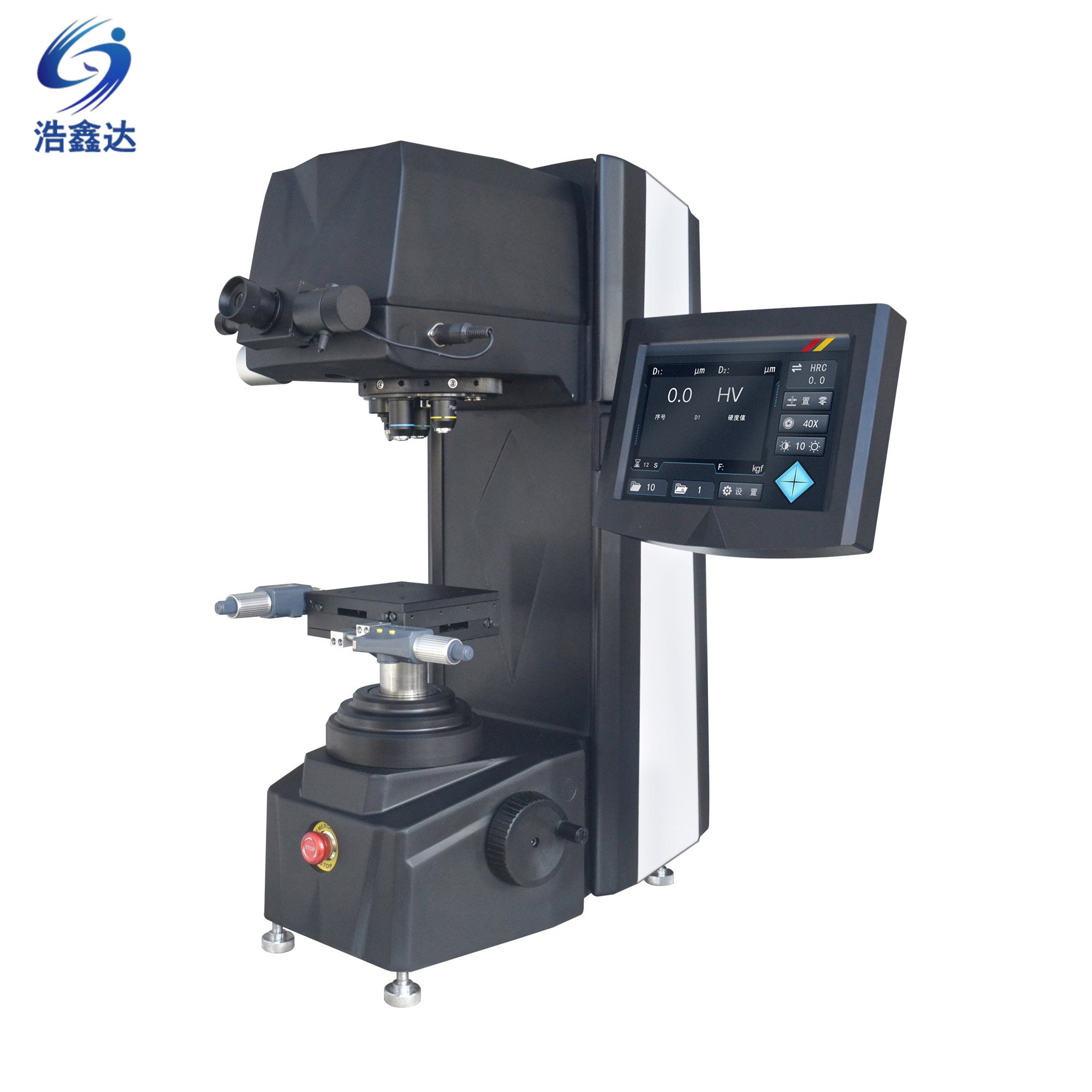

數顯維氏硬度計QHVT-10Z/50Z
1. 全新鋁合金壓鑄工藝，堅固穩定，新穎美觀
2. 電機直驅式垂直加載試驗力，力值更穩定
3. 特殊材質升降軸，更穩定的結構設計
4. 轉塔速度更快，測試效率更高
應用范圍：
黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層
和淬火硬化層的深度及梯度的硬度測試。
功能特點：
數顯維氏硬度計QHVT-10Z/50Z采用全新鋁合金壓鑄工藝，殼體堅固穩定，新穎美觀。采用閉環式加載控制系統，并且通過電機直驅式垂直加載試驗力，試驗力精度更高更穩定。轉塔速度更快，測試效率高。采用特殊材質升降軸，滾珠絲杠結構，升降更平穩。儀器采用全新8寸大屏彩色觸摸屏，顯示直觀清晰，角度任意調節，操作方便。配備數顯測微目鏡，不用查表，也不用輸入壓痕對角線，在觸摸屏上直觀地顯示試驗力、壓痕長度、保荷時間、轉換標尺、時間等，操作時只要測量壓痕按目鏡按鈕，即可自動計算出硬度值并顯示在屏幕上。硬度測試結果實時保存，數據分類、可選刪除及打印輸出，自動計算最大、最小、平均值；并配有RS232接口供用戶連接電腦輸出。可選配LCD視屏測量裝置和CCD圖像自動測量系統。
主要參數：
| 型號 |
QHVT-10Z |
QHVT-50Z |
|
|
試驗力 |
kgf |
0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf |
0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf |
|
N |
2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N |
4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
|
|
測試模式 |
HV/HK |
||
|
硬度測試范圍 |
1HV~2967HV |
||
|
硬度值分辨率 |
0.1HV |
||
|
試驗力施加方法 |
自動（加載/保荷/卸載） |
||
|
物鏡和壓頭切換 |
自動切換 |
||
|
數據輸出 |
內置打印機，RS232接口 |
||
|
硬度讀取 |
8寸彩色觸摸屏，數據可存儲 |
||
|
轉換標尺 |
HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW |
||
|
目鏡 |
10×數顯測微目鏡 |
||
|
物鏡 |
10×，40× |
10×，20× |
|
|
總放大倍數 |
100×，400× |
100×，200× |
|
|
有效視場 |
10×：800μm，40×：200μm |
10×：800μm，20×：400μm |
|
|
測微鼓輪最小度值 |
10×：0.25μm， |
10×：0.25μm， |
|
|
保荷時間 |
0~60s |
||
|
光源 |
LED冷光源 |
||
|
數顯X-Y試臺 |
尺寸: 120×120mm; 行程: 25×25mm; 分辨率: 0.001mm |
||
|
試樣最大高度 |
175mm |
||
|
壓頭中心至機壁距離 |
140mm |
||
|
電源 |
AC220V，50Hz |
||
|
執行標準 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
||
|
外形尺寸 |
495×575×670mm，外箱尺寸650×380×960mm |
||
|
重量 |
凈重35kg，毛重55kg |
||
