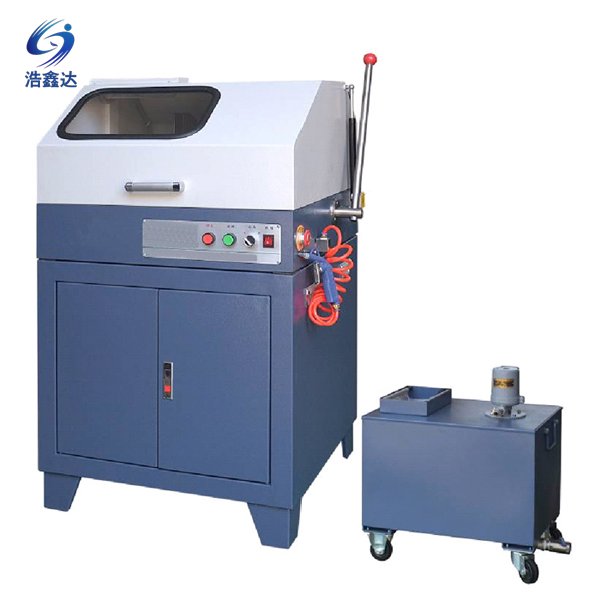

金相試樣切割機QG-3
適用于一般金相和巖相試樣材料的切割，通過拉動主軸利用主軸重力進行對試樣的切割，轉速高，切割能力強；雙邊夾具結構，牢牢固定試樣；夾具鉗口和工作臺面等主要零部件均采用不銹鋼材料制成，使用壽命長，維護保養方便；切割室采用封閉式結構，配備安全限位開關，罩蓋左側開口，可切割長條型試樣，透明有機玻璃窗口和內置LED照明燈供切割時觀察；并配備循環冷卻系統，切割后的試樣表面光亮、平整，無燒傷，是切割試樣的理想設備。本產品分為臺式和立式，供客戶選擇。
主要參數：
| 型號 |
QG-3 |
|
切割方式 |
重力手動 |
|
切割片尺寸 |
Φ300×2×Φ32mm |
|
最大切割截面 |
85×85mm |
|
主軸轉速 |
2800r/min |
|
電機功率 |
3kW |
|
切割平臺尺寸 |
204×240mm，12mmT型槽 |
|
切割?yuàn)A具 |
快速夾具，鉗口高度60mm |
|
輸入電源 |
380V, 50Hz, 10A，三相四線 |
|
外形尺寸 |
730×700×540mm（750×730×1200mm立式） |
|
重量 |
125kg（180kg立式） |
|
水箱容量 |
60L |
|
水泵流量 |
25L/min |
|
水箱尺寸 |
565×360×600mm |
|
水箱凈重 |
27kg |
準配置標：
| 名稱 |
規格 |
數量 |
|
主機 |
|
1臺 |
|
水箱 |
|
1臺 |
|
切割片 |
Φ300×2×Φ32mm， |
2片 |
|
切削液 |
3kg |
1桶 |
|
呆扳手 |
14×17mm，24×27mm |
各1把 |
|
內六角扳手 |
3mm，6mm |
各1把 |
|
進水管 |
1/2 金屬硬管 |
1根 |
|
進水管 |
1/2 金屬軟管 |
1根 |
|
出水管 |
Φ48mm |
1根 |
|
說明書 |
|
1份 |
|
合格證 |
|
1份 |
