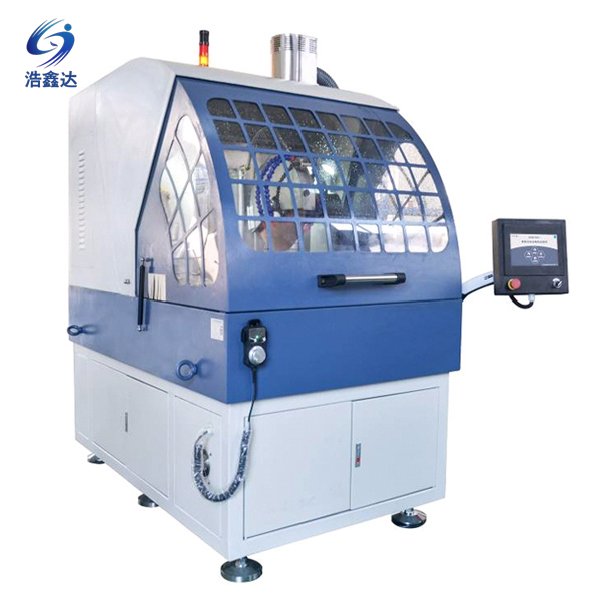

全自動導軌切割機QGZ-DG1
- ABB-11KW大功率電機，實現各種材料的高效切割；
- 主軸自動智能進給，通過光電感應，切割完自動歸位；
- 主軸可通過電子手輪或自動精確控制，切割垂直度0.3以內；
- 液壓自動夾具，一鍵自動夾持（可選配帶角度15°，30°，45°夾具）；
- 兩端開口，滿足超長棒材切割，配合輥道輸送機，實現不間斷切割作業；
- 砂輪片損耗報警提示，保證切割無異常；
- 帶孔黃銅夾持底板；
- 雙LED燈照明，自動排霧系統，切割室明亮清晰；
- 六路冷卻水管，防止試樣燒傷；
- 移動式磁性過濾循環水箱，避免堵塞，利用率高。
主要參數：
| 型號 |
QGZ-DG1 |
|
控制方式 |
自動切割，10寸工業觸摸屏控制，也可切換到操作手柄控制 |
|
進給速度 |
1~200mm/min（建議5~12mm/min，最大速度為零負荷狀態） |
|
切割片尺寸 |
Φ400×3×Φ32mm |
|
切割平臺尺寸(X*Y) |
632×565mm |
|
Y軸行程 |
200mm |
|
Z軸行程 |
260mm |
|
最大切割截面 |
140×80mm |
|
夾具開口 |
160mm，液壓自動夾緊 |
|
主軸電機 |
ABB電機, 11kW |
|
轉速 |
500-3000 r/min |
|
進給電機 |
伺服電機 |
|
輸入電源 |
380V, 50Hz, 20A三相五線 |
|
外形尺寸 |
1860×1755×2190mm |
|
重量 |
約2500kg |
|
水箱容量 |
120L |
|
水泵流量 |
100L/min |
|
水箱尺寸 |
700×630×800mm |
|
水箱重量 |
90kg |
標準配置：
| 名稱 |
規格 |
數量 |
|
主機 |
|
1臺 |
|
水箱 |
|
1臺 |
|
切割片 |
Φ400×3×Φ32mm |
2片 |
|
切削液 |
3kg |
2桶 |
|
呆扳手 |
46# |
1把 |
|
內六角扳手 |
6mm，8mm |
2把 |
|
進水管 |
|
1根 |
|
出水管 |
|
1根 |
|
排氣管 |
|
1根 |
|
說明書 |
|
1份 |
|
合格證 |
|
1份 |
