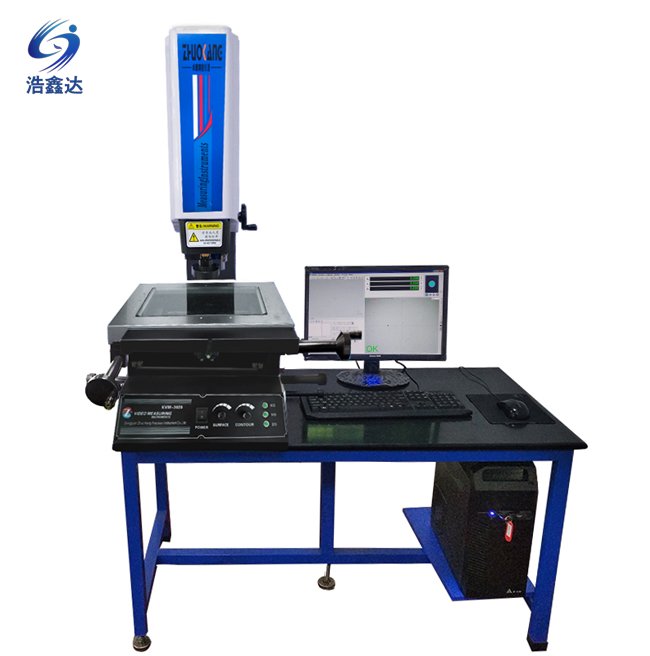

VMS影像測量儀（F型/G型）
適于棒形工件或螺紋間距等的測量；
適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業。
功能特點：
1.多種形式光源，保證滿足多樣性測量要求；
2.多種數據處理、顯示、輸入、輸出功能；
3.工件擺正功能非常實用；
4.激光指示器專利技術方便對焦和定位；
5.腳踏開關與軟件配合，操作更簡便。
主要參數：
工 作 臺 |
型 號 |
VMS-1510G/VMS-1510F |
VMS-2010G/VMS-2010F |
VMS-2515G/VMS-2515F |
VMS-3020G/VMS-3020F |
|
金屬臺尺寸 |
354×228 |
404×228 |
450×280 |
500×330 |
|
|
運動行程 |
150×100 |
200×100 |
250×150 |
300×200 |
|
|
Z軸升降行程 |
200（特殊訂購達400） |
||||
|
截面原點一致性誤差(μm) |
G型：E0≤30（Z軸升降行程每100mm）; F型：E0≤20（Z軸升降行程每100mm） |
||||
|
X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm) |
|||||
|
影 |
F型 |
G型 |
|||
|
1/2”彩色CCD攝像機 |
1/3”彩色CCD攝像機 |
||||
|
變倍鏡頭倍率：0.7X~4.5X |
變倍鏡頭倍率：0.7X~4.5X |
||||
|
視頻倍率：20~128X |
視頻倍率：26.6~171X |
||||
|
物方視場：11.1mm~1.7m |
物方視場：8.1mm~1.3m |
||||
|
表面光源與透射光源均用LED，亮度可調 |
|||||
