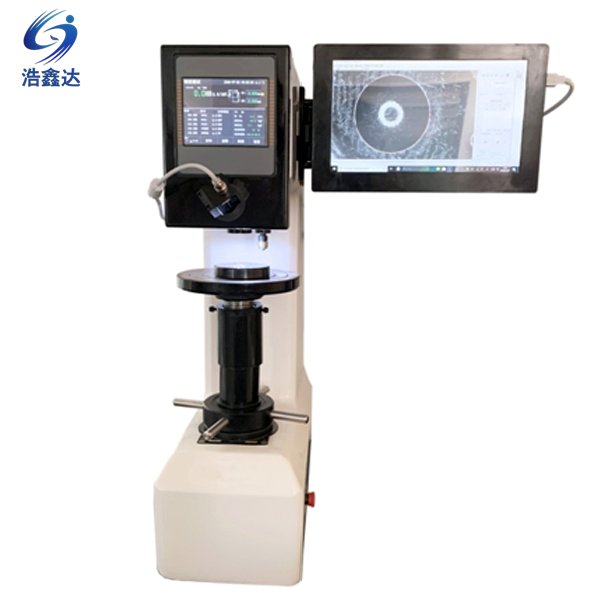

觸摸屏數顯布氏硬度計PCHBST-3000
1、工業平板電腦一體化，支持USB擴展
2、壓痕直觀顯示，硬度自動測量
3、自動生成WORD報告，滿足試驗人員需求
觸摸屏數顯布氏硬度計PCHBST-3000，只需操作一臺觸摸平板電腦，輕松搞定測量！而且測試所需的全部參數都可直接在電腦上選擇，修改，分析。通過鏈接CCD測量采集系統，可實時在PC上顯示清晰壓痕圖像動態，還可直接鎖定壓痕自動測量硬度值，自動保存測試數據，可自動判定是否合格并生成報告。操作非常簡單快速，消除人為測量誤差。以平板電腦為平臺，通過互聯網可擴展更多應用功能，也可外接顯示器、打印機等設備。
硬度計機器軟件系統采用計算機智能編程，使用光電傳感技術，通過自主選擇測試條件，在5.6寸觸摸多功能顯示屏上能顯示試驗方法、上下限范圍，測量壓痕長度、硬度值、轉換值、試驗力、保持時間、、測量次數，并能鍵入年、月、日期，試驗結果和數據處理等，并可通過內置打印機輸出測量數據或通過數據接口與計算機連網。光學系統采用高倍率LED光學測量，圖像清晰度高，亮度可調，長時間操作不宜疲勞。硬件系統采用先進的電子傳感器加載技術，，通過閉環控制系統，由CPU控制傳感器采集信號，步進電機自動加載卸載試驗力，并能對試驗力進行自動補償，確保力值更精準，示值更穩定。同時配備緊急停止裝置，符合歐盟CE安全標準。具有人性化的操作性，更可靠穩定性和安全性。
主要功能：
1、用途: 用于布氏硬度壓痕測量
2、試驗力范圍: 62.5,100,125,187.5,250,500,750,1000,1500,3000kgf
3、壓痕測量精度: ±0.5%
4、符合ASTM E10標準自動測量壓痕和計算布氏硬度值;
5、德國工業標準DIN1605自動測量測試樣品壓痕和標準塊壓痕并計算捶擊式布氏硬度值HB2;
6、自動測量: 自動或人工捕捉壓痕并測出壓痕直徑和計算出相應的布氏硬度值；
7、硬度值轉換、有效驗證: 系統可將測得的布氏硬度值HB轉換成其它硬度值如HV、HR等；
8、數據統計：系統自動計算并保存所測硬度的平均值、方差等統計值；
9、超標報警：自動標明異常值， 當硬度超出規定值時，自動報警；
10、測試報告: 自動生成WORD或EXCEL格式報告，報告模板可定制;
11、數據儲存: 測量數據包括壓痕圖像等可用文檔儲存;
12、其它功能: 含圖像處理與測量系統的所有功能，包括圖像拍攝、標定、圖像處理、幾何尺寸測量、文檔標注、相冊管理、和定倍打印等；
13、使用方便：點擊一下界面按鈕或即可自動完成壓痕測量工作，如需手動測量或修改結果,可直接拖拉測量框就可；
14、抗噪性強：先進可靠的圖像識別技術能處理復雜樣品表面的壓痕識別，兩種自動測量模式來處，系統自帶校準功能，可手動調整輸入校準儀器,也可校準目鏡倍率；配置數顯測微目鏡和精確的數據計算系統，只需輕輕一點即可直接顯示硬度值；
主要特點：
- 本機具有精度高，高重復性和穩定性、操作簡便、方便實用、性價比極高等特點；
- 具備10級試驗力，可測試范圍更廣；
- 配置數顯測微目鏡和精確的數據計算系統，只需輕輕一點即可直接顯示硬度值；
- 系統自帶校準功能，可手動調整輸入校準儀器,也可校準目鏡倍率。
- 光學系統亮度可調范圍：0-100
- 可存儲最大100組測試數據
- 操作系統可中英文轉換
- 主界面可同時顯示5個轉換標尺
- 配備內置打印機輸出測量數據或與計算機連網可將主機測量數據傳輸?shù)诫娔X進行編輯和保存；
- 配備高性能步進電機自動加載卸載試驗力，測試過程中產生的噪音更??；
- 使用光電傳感技術和微機控制系統，可自動補償，測試結果精準穩定；
- 自動輸入壓痕直徑，直接顯示硬度值，可實現任意硬度單位雙顯示，避免查表的繁瑣；
- 自住設計高倍率LED光學測量，圖像清晰度高，亮度可調，長時間操作不宜疲勞；
- 殼體一次鑄造而成，結構穩定不變形，能在較為惡劣的環境下工作；
- 表面采用汽車烤漆工藝處理，阬劃傷能力強，使用多年依舊光亮如新；
技術參數：
| 產品型號 |
PCHBST-3000 |
|
布氏標尺 |
HBW2.5/62.5 HBW2.5/187.5 HBW5/62.5 HBW5/125 HBW5/250 HBW5/750 HBW10/100 HBW10/250 HBW10/500 HBW10/1000 HBW10/1500 HBW10/3000 |
|
試驗力 |
62.5kgf(612.9N)100kgf(980.7N)125kgf(1226N)187.5kgf(1839N)250kgf(2452N)500kgf(4903N)750kgf(7355N)1000kgf(8907N)1500kgf(14710N)3000kgf(29420N) |
|
載荷控制 |
自動（加載/保荷/卸荷） |
|
試件最大高度 |
220mm |
|
壓頭-外壁距離 |
135mm |
|
壓頭-上機壁距離 |
55mm（可通過定制壓頭增加壓頭至上機壁距離） |
|
最小測量單位 |
0.125um |
|
保荷時間 |
0~60s |
|
硬度測試范圍 |
8~650HBW |
|
硬度讀取 |
PC自動測量硬度 |
|
誤差修正 |
系統隨時校準硬度 |
|
合格判定 |
可設置合格范圍，機器自動提醒是否合格 |
|
總放大倍數 |
20X |
|
執行標準 |
EN ISO 6506, , ASTM E-10-08, GB/T231.2，JJG150 -2005 |
|
數據輸出 |
內置打印機，超級終端。 |
|
電源 |
AC220+5%,50~60Hz |
|
外形尺寸 |
520*210*745mm |
|
主機重量 |
約125kg |
主要附件：
| 名稱 |
數量 |
名稱 |
數量 |
|
數顯測量顯微鏡 |
1套 |
直徑2.5、5、10mm硬質合金球壓頭 |
各1個 |
|
標準硬度塊 |
3塊 |
大、V型試臺 |
各1個 |
|
電源線 |
1根 |
產品合格證、產品使用說明書 |
各1份 |
|
保險絲 |
2個 |
打印紙 |
1卷 |
|
水平儀 |
1個 |
防塵罩 |
1個 |
|
工業平板電腦 |
1臺 |
布氏自動測量系統（軟件+加密狗+高清攝像頭 |
1套 |
